Анатомия в масштабе 1:1
Перенесли сложную геометрию костей человека в физические учебные модели, сохранив анатомические ориентиры, фактуру и масштаб оригинала.
Проект объединил 3D-сканирование анатомических образцов, ручную проработку цифровых моделей с участием анатома и фотополимерную 3D-печать.
- Масштаб 1:1
- Ручная анатомическая проработка
- Фотополимерная печать
- Учебное назначение
Результат сразу
Что получилось
Создана линейка реалистичных анатомических моделей — от отдельных костей черепа и позвонков до учебных наборов, основания черепа и сагиттального разреза. Модели позволяют рассматривать костные ориентиры по отдельности и изучать участки, которые сложно полноценно показать на плоской иллюстрации.
Исходные данные
Задача
Создать воспроизводимые учебные реплики костей человека, которые сохраняют форму, пропорции и характерные анатомические структуры исходных образцов. Модели должны быть наглядными для обучения, удобными для детального изучения и пригодными для повторного изготовления.
Инженерная сложность
Почему эту форму сложно воспроизвести
- 01
Сложная неоднородная геометрия: тонкие перегородки, каналы, отверстия, щели, швы и отростки.
- 02
Учебная ценность напрямую зависит от читаемости малых анатомических ориентиров.
- 03
Нужно сохранить естественную фактуру без цифрового шума и сглаживания важных деталей.
- 04
Нужно сохранить детали разных по форме костей — от массивного крестца до тонких элементов нёбной и решётчатой костей.
- 05
Линейка включает отдельные модели и тематические наборы, но не имитирует конструктор скелета.
Выбранный подход
В основу проекта легло прямое сканирование анатомических образцов. Полученная геометрия сохраняла индивидуальные особенности и костные ориентиры, после чего каждая модель проходила ручную проработку опытным анатомом. Для изготовления использовалась фотополимерная 3D-печать, позволяющая воспроизводить сложные формы и мелкие элементы поверхности. Вместо одной универсальной модели сформирована модульная продуктовая линия: отдельные кости, тематические наборы, основание черепа и сагиттальный разрез.
Производственный маршрут
Процесс
- 01
Оцифровка

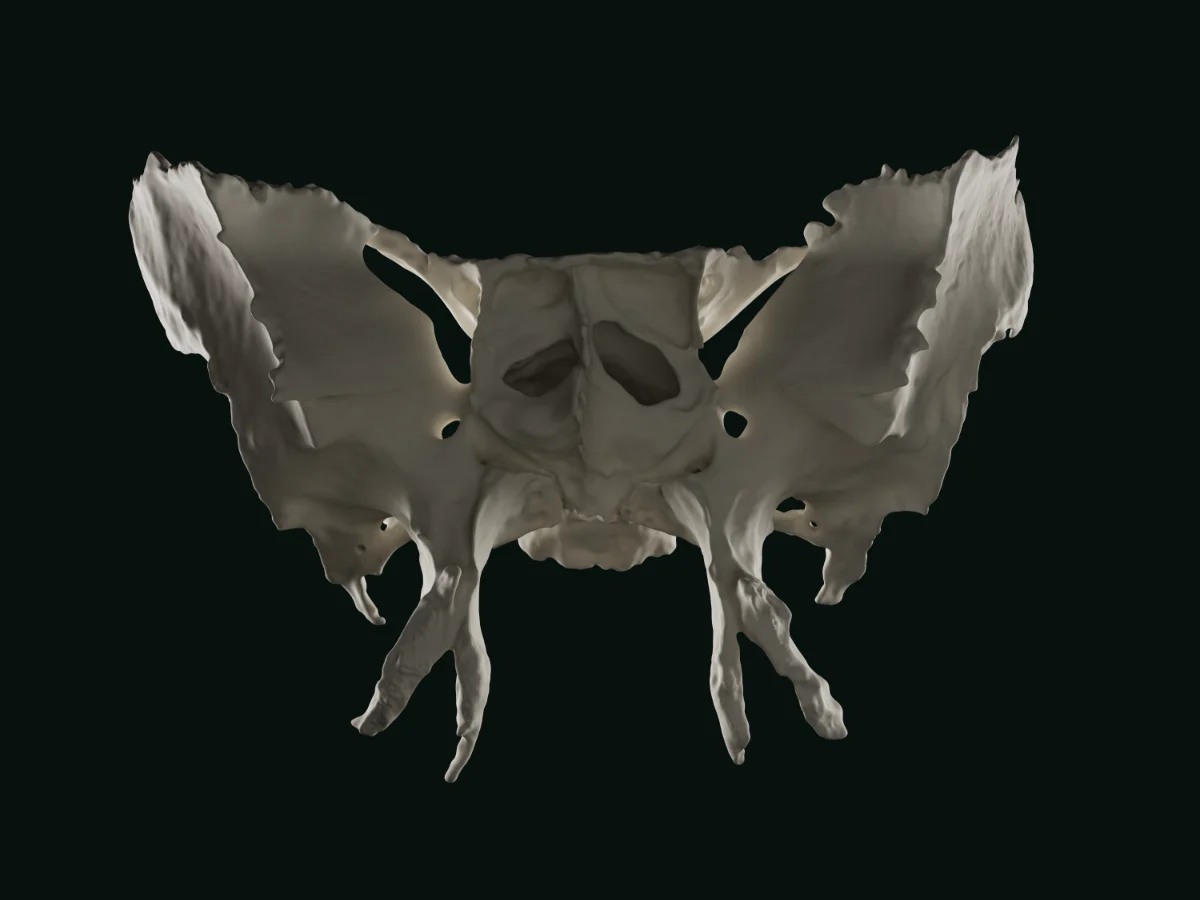

Сканирование анатомического образца для получения исходной 3D-геометрии без моделирования формы с нуля.
- 02
Анатомическая проработка
Очистка и ручная проверка модели с анатомом: сохранение швов, щелей, отверстий, каналов, дуг и отростков.
- 03
Подготовка линейки
Разделение на отдельные объекты и наборы с понятным названием, масштабом и учебным назначением.
- 04
Фотополимерная печать
Перенос сложной цифровой геометрии в физические учебные модели масштаба 1:1.
Читаемость формы
Детализация анатомических ориентиров
Рельефные линии остаются читаемыми на физической модели.
Сквозная и внутренняя геометрия сохраняется как часть учебной структуры.
Перегородки, дуги и отростки требуют отдельной проверки цифровой модели.
Учебные модели и наборы
Линейка учебных моделей
- 01
Отдельные кости черепа

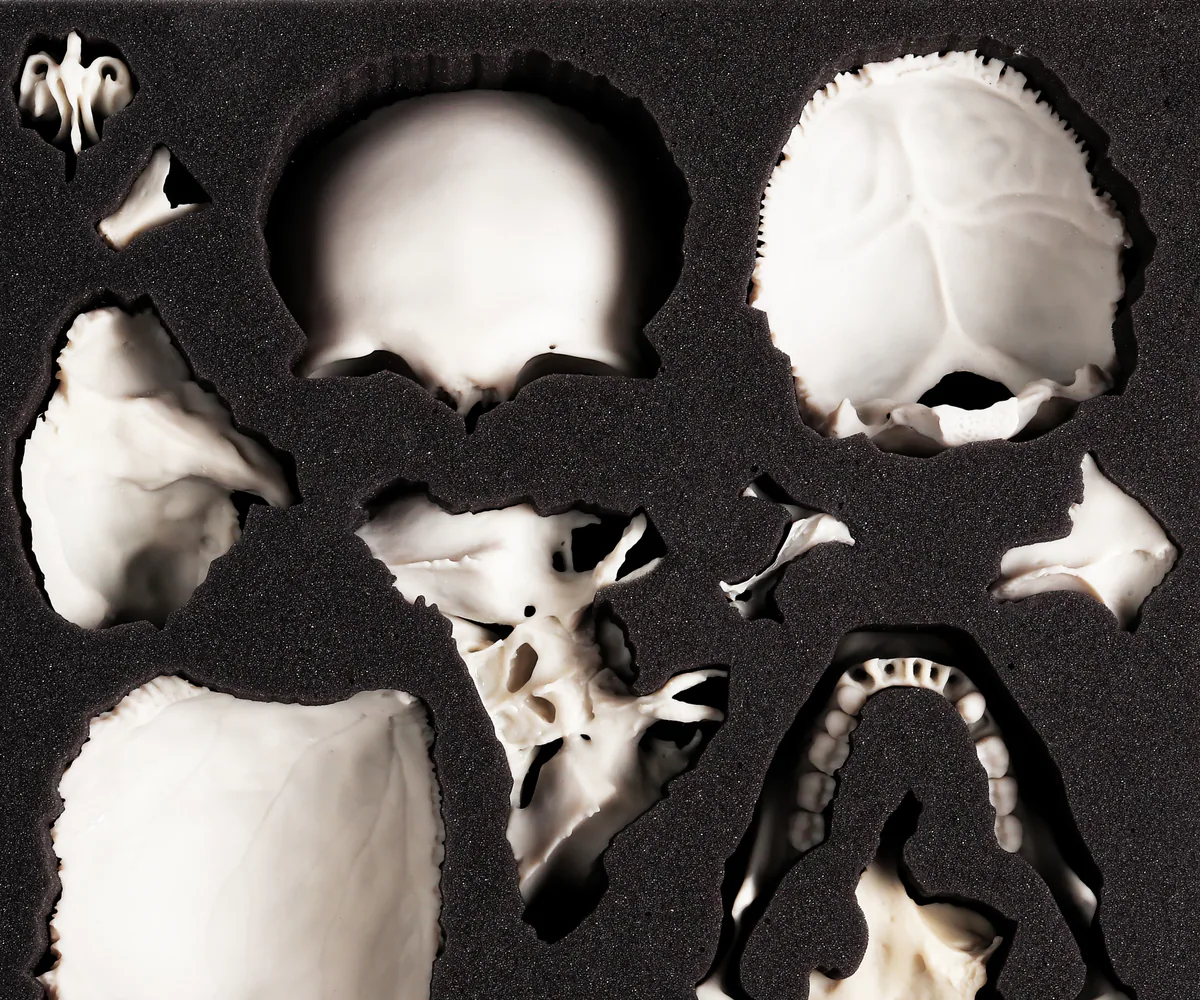

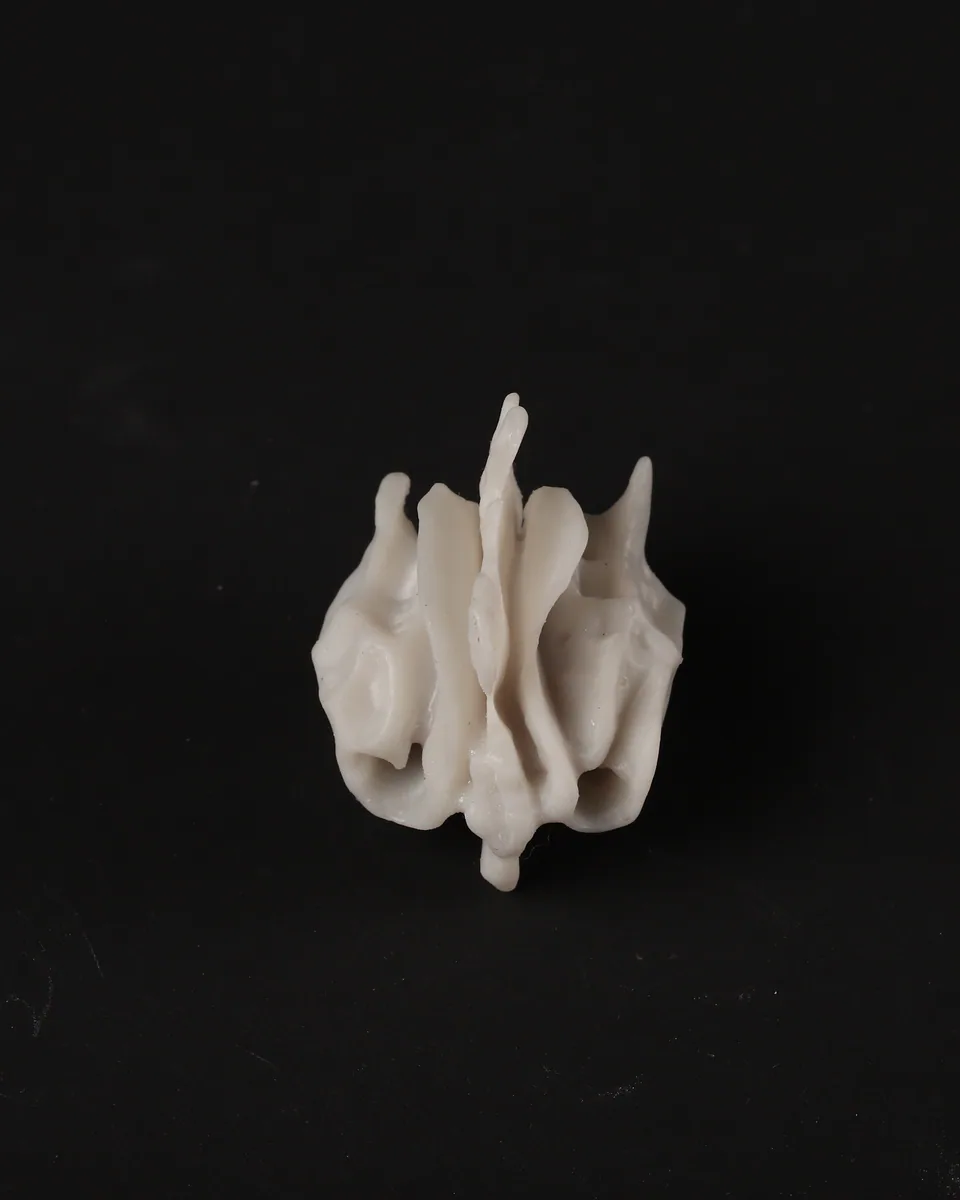

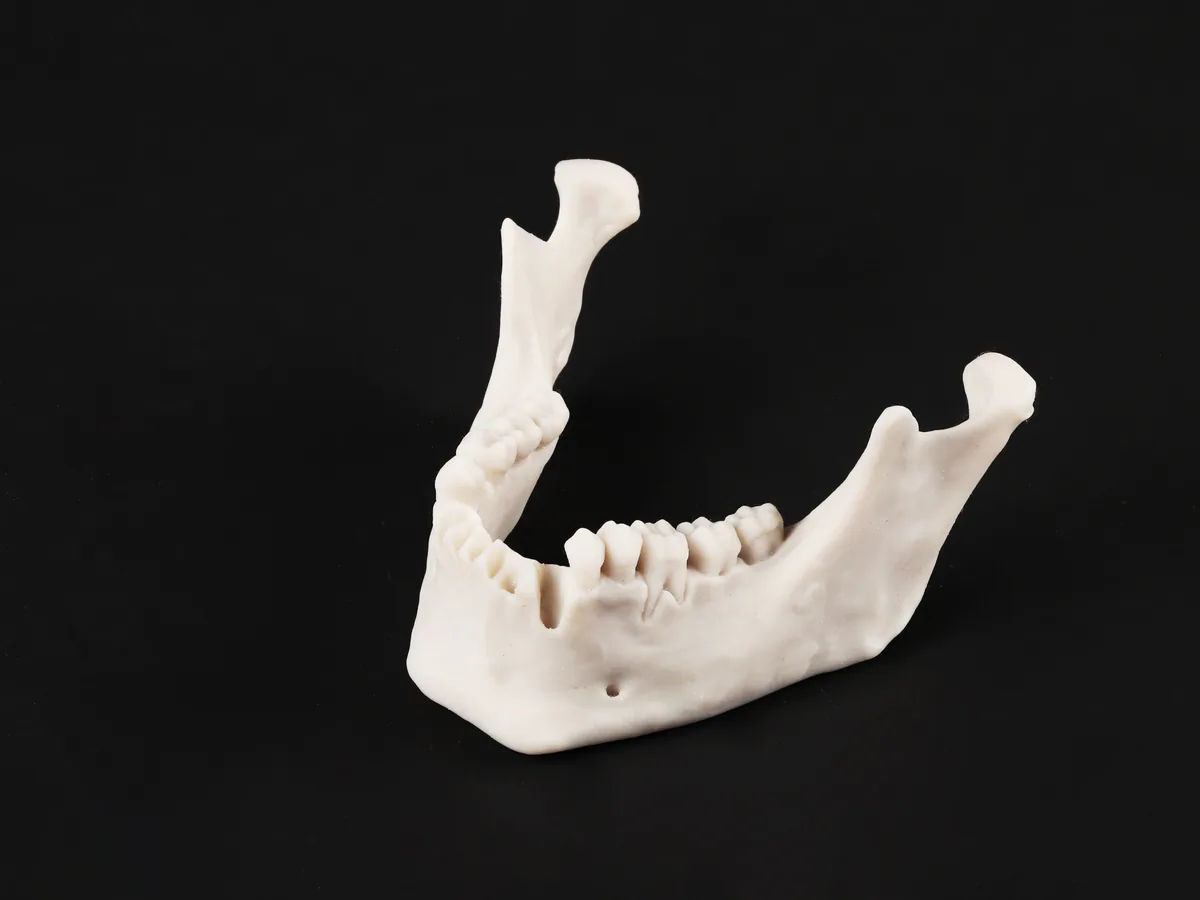

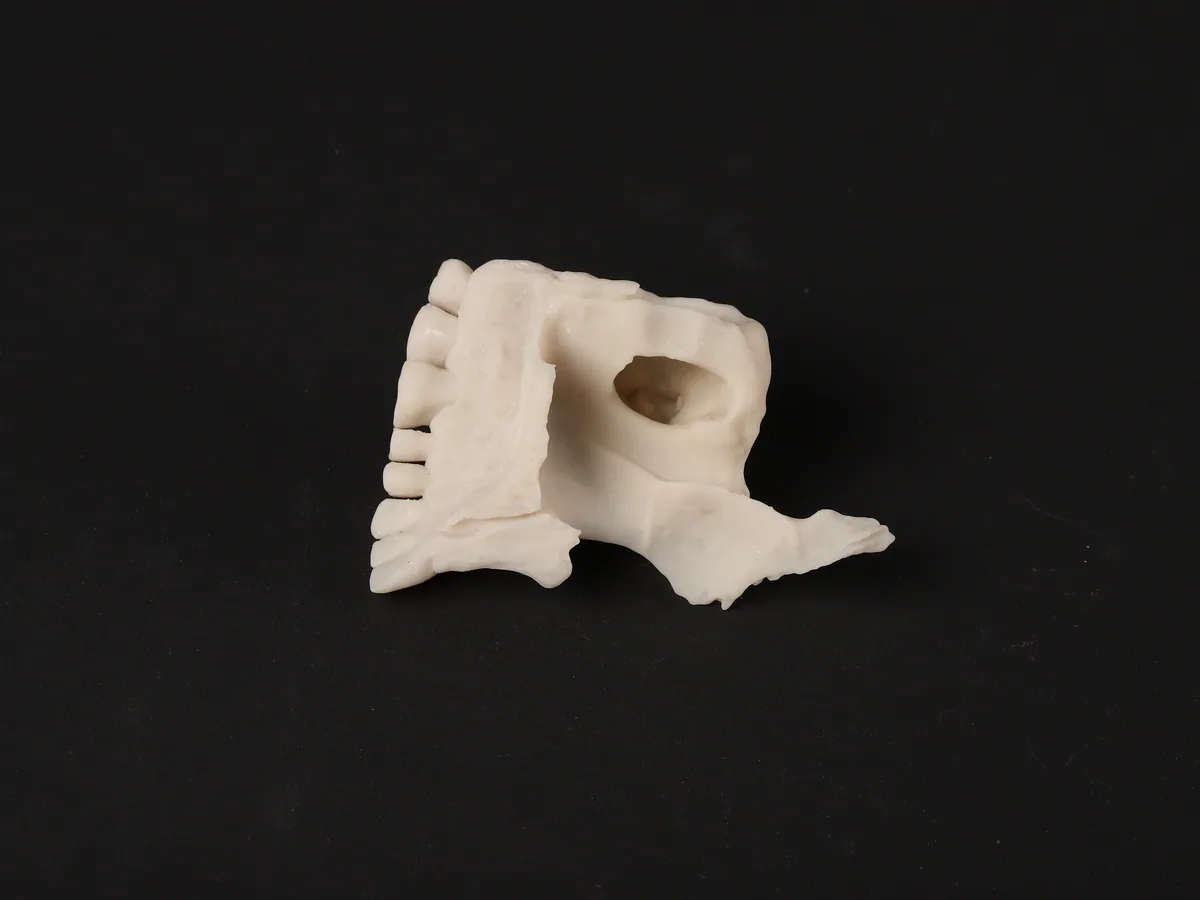

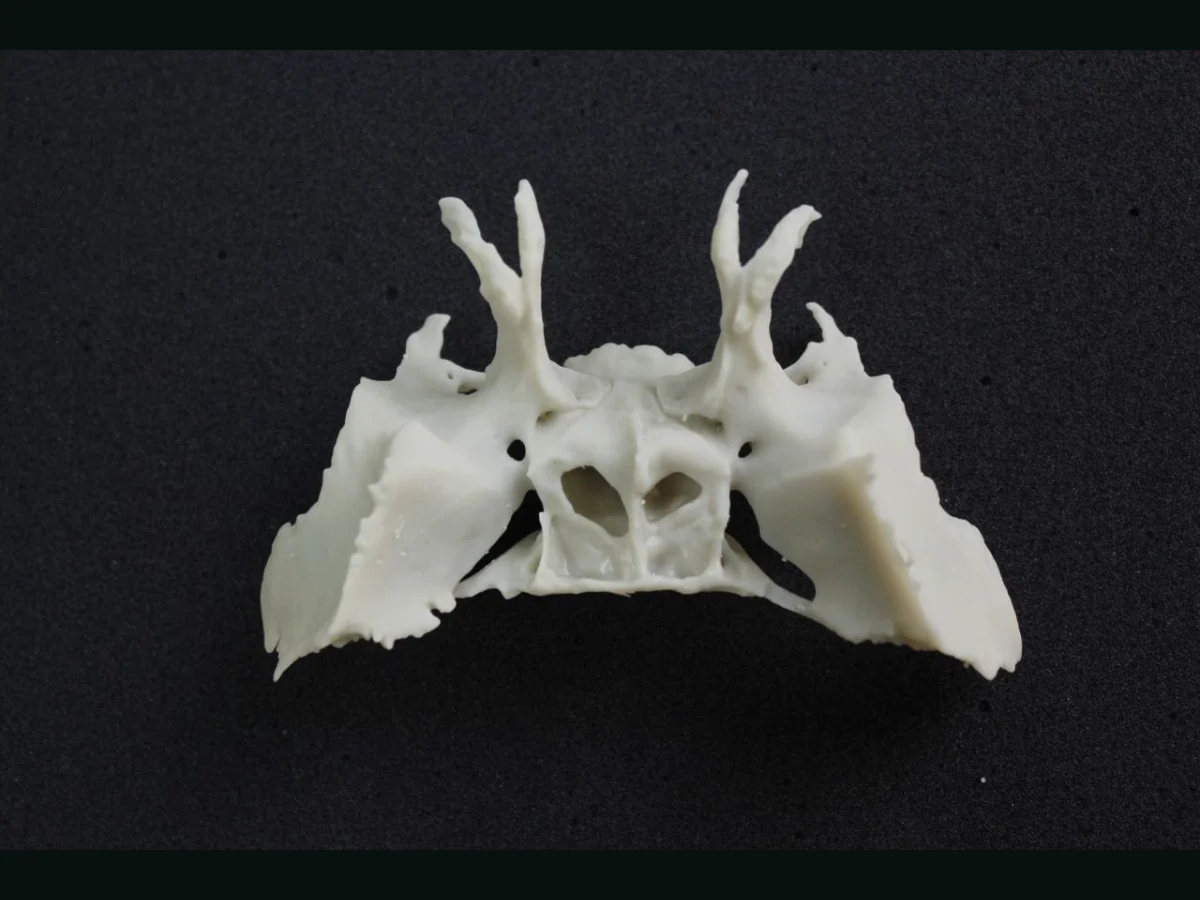

Лобная, теменная, височная, затылочная, клиновидная, решетчатая, носовая, небная и скуловая кости; верхняя и нижняя челюсти, сошник, подъязычная кость и нижняя носовая раковина.
- 02
Позвоночник

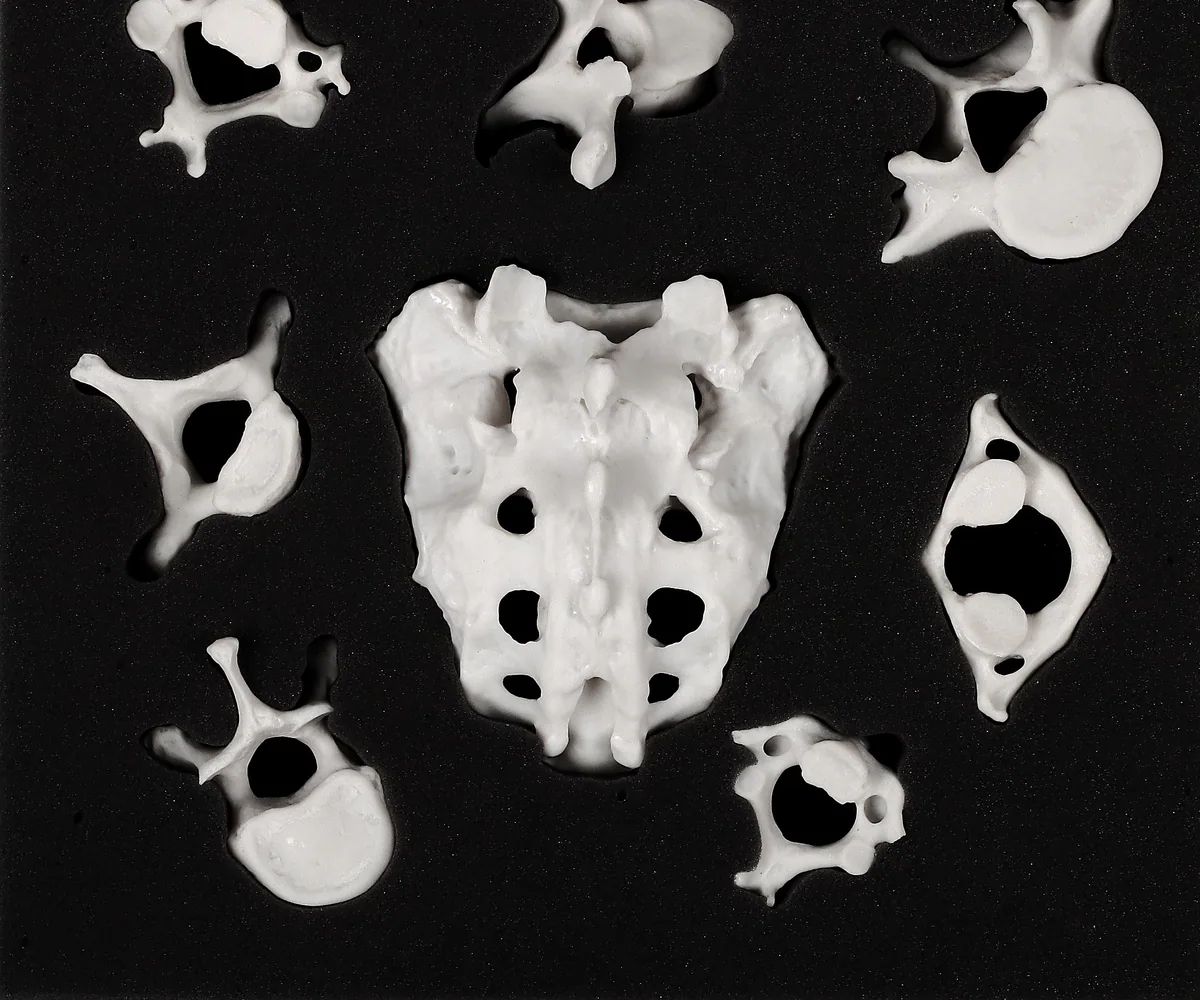

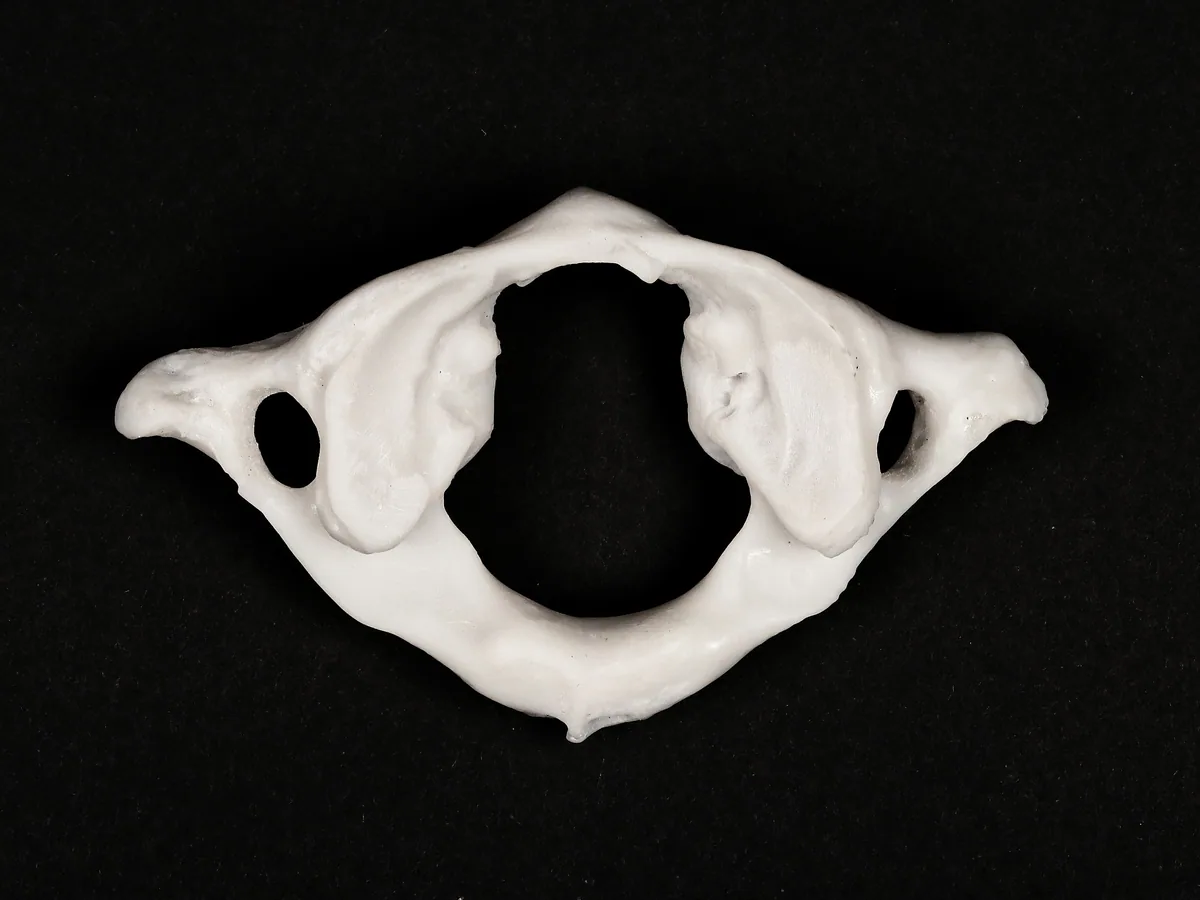

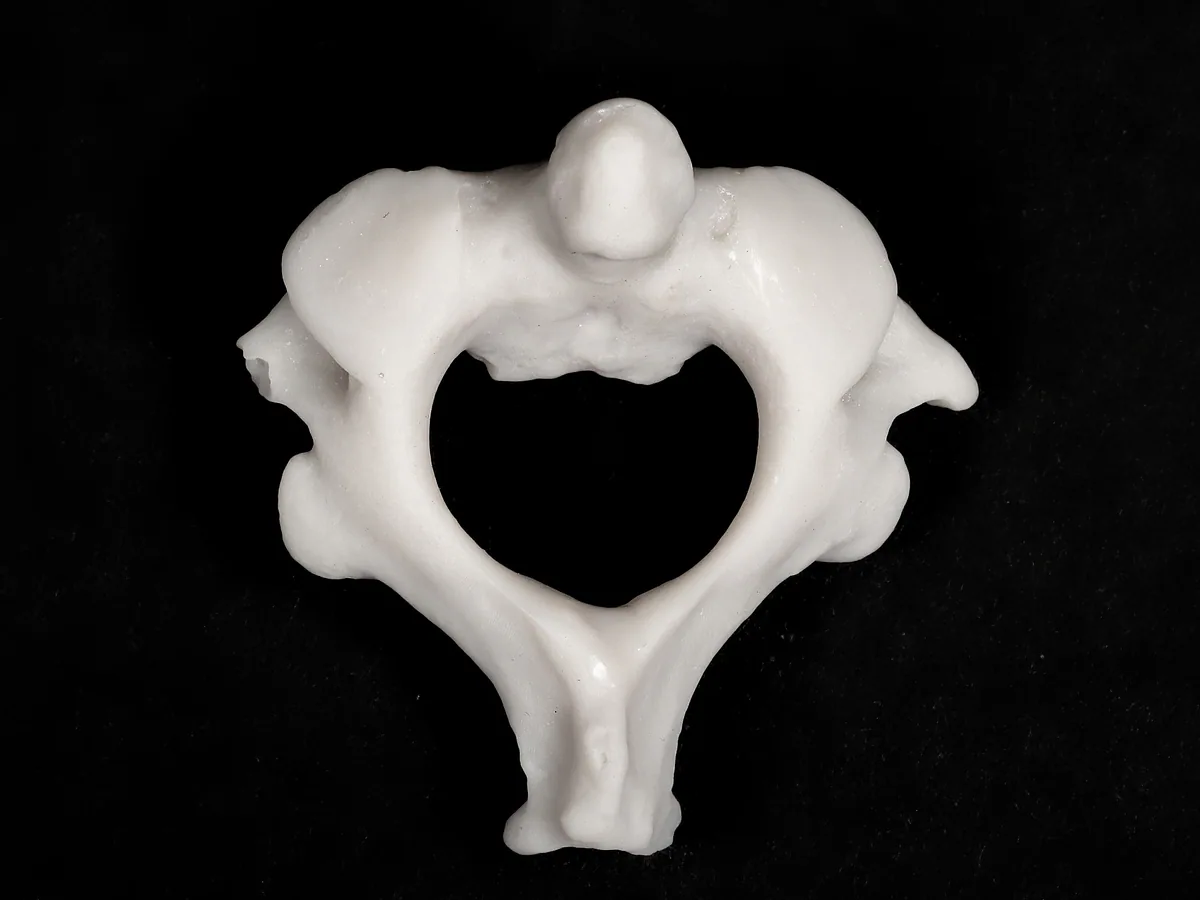

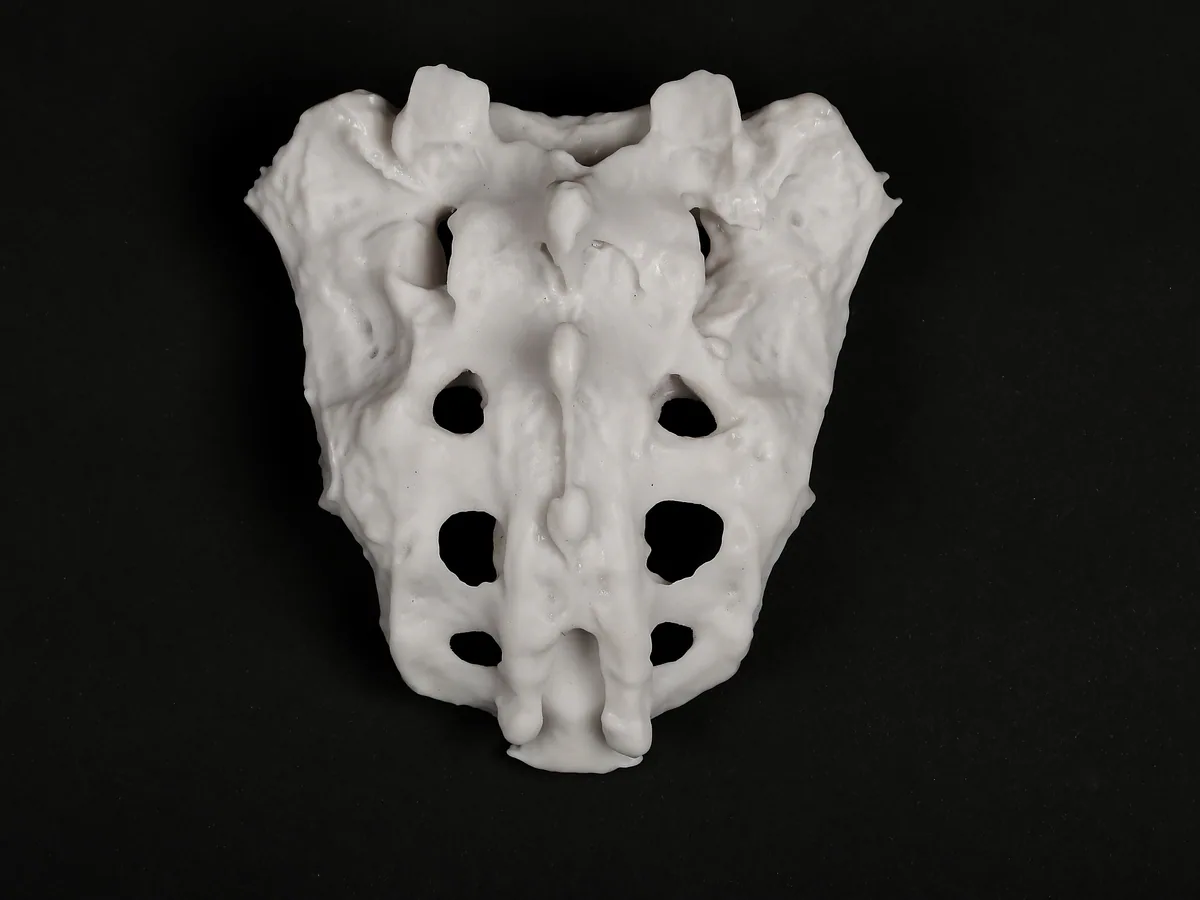

Крестец, копчик, поясничный позвонок, атлант, осевой позвонок, C5, T1, T4 и T12 — как отдельные объекты для изучения.
- 03
Учебные наборы
Набор отдельных костей черепа, не предназначенный для сборки, и набор позвонков для изучения по отдельности.
- 04
Сложные модели

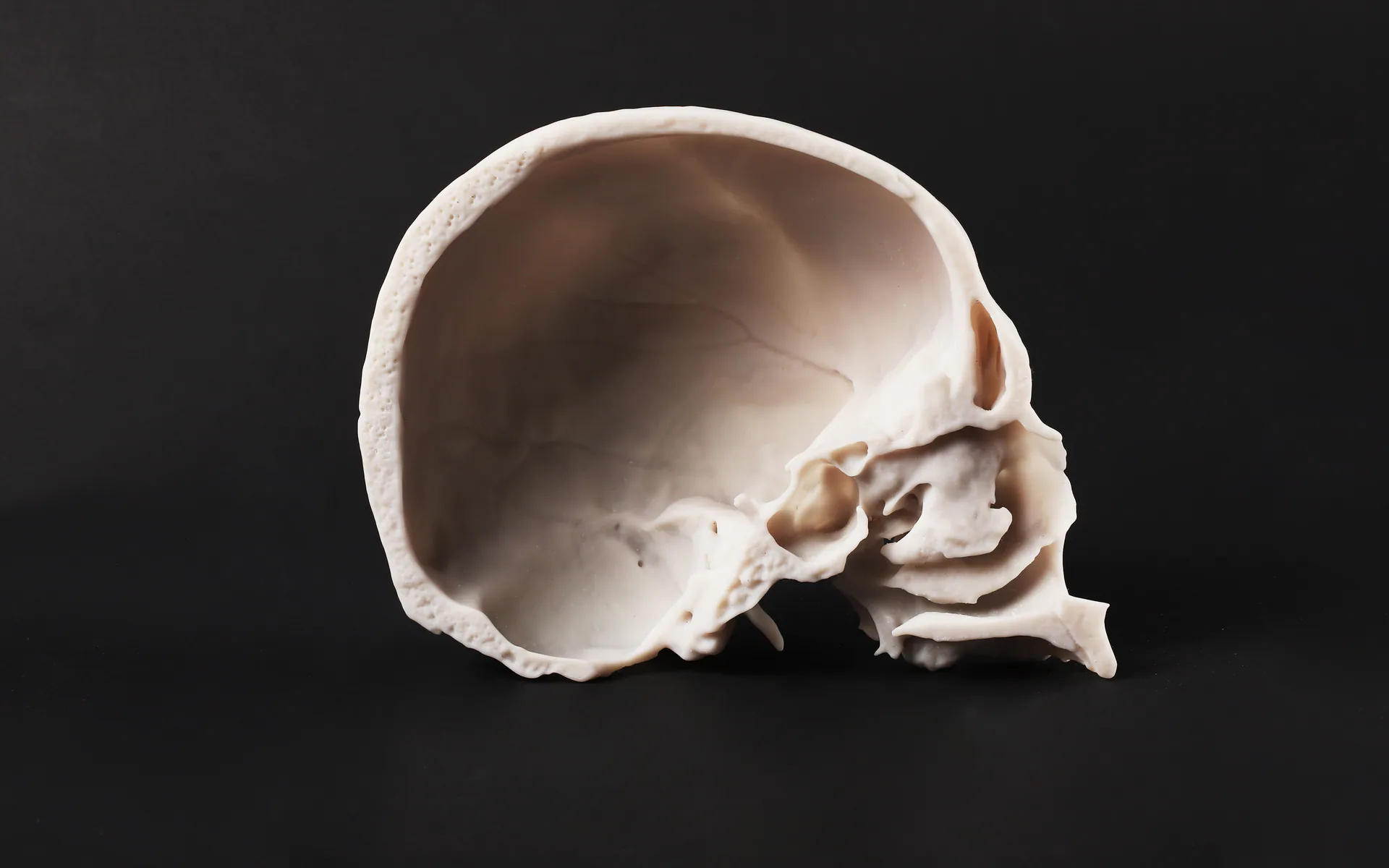

Неразборное основание черепа и учебный череп с сагиттальным разрезом для изучения внутреннего строения.
Объём вместо плоской иллюстрации

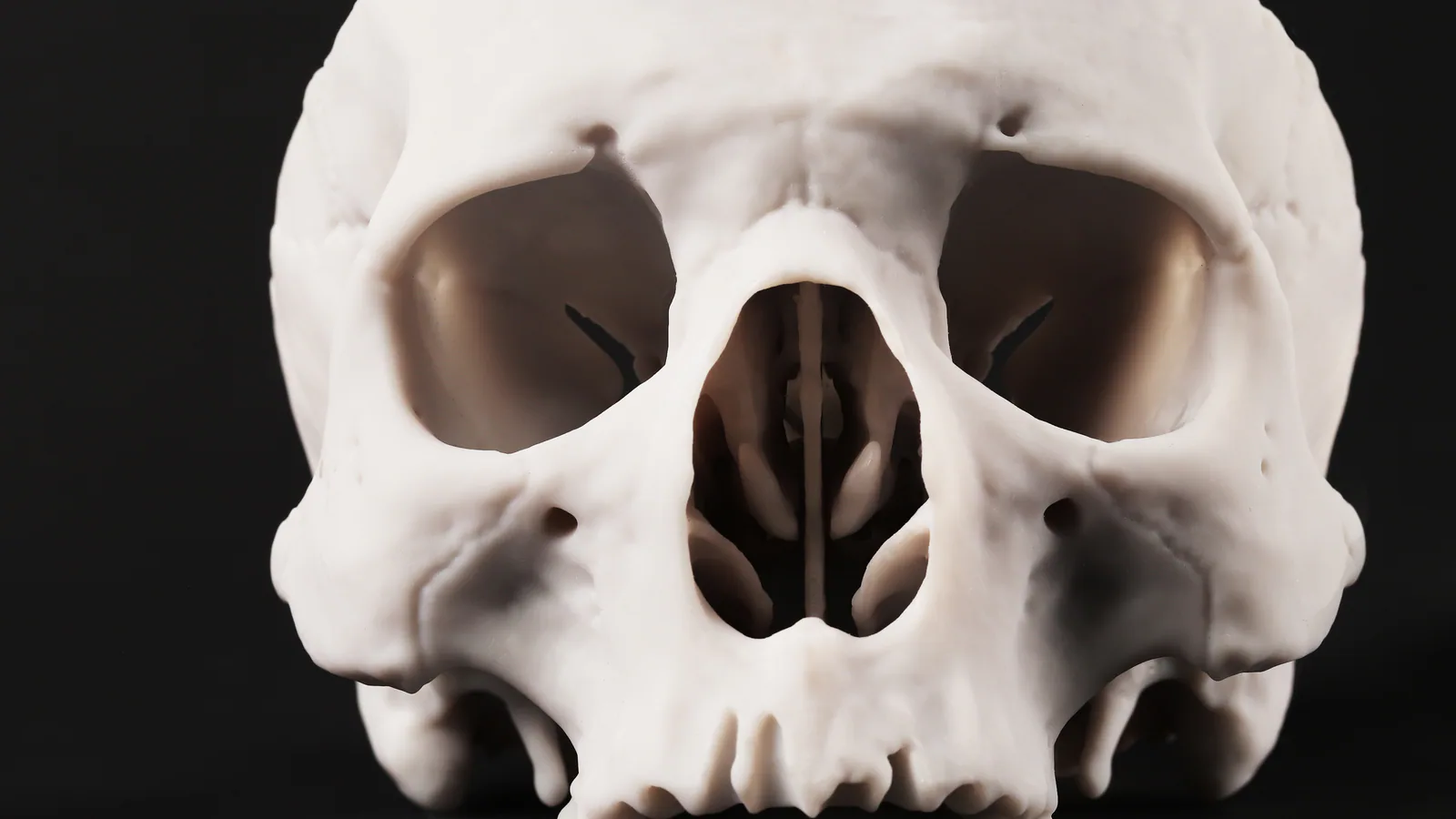

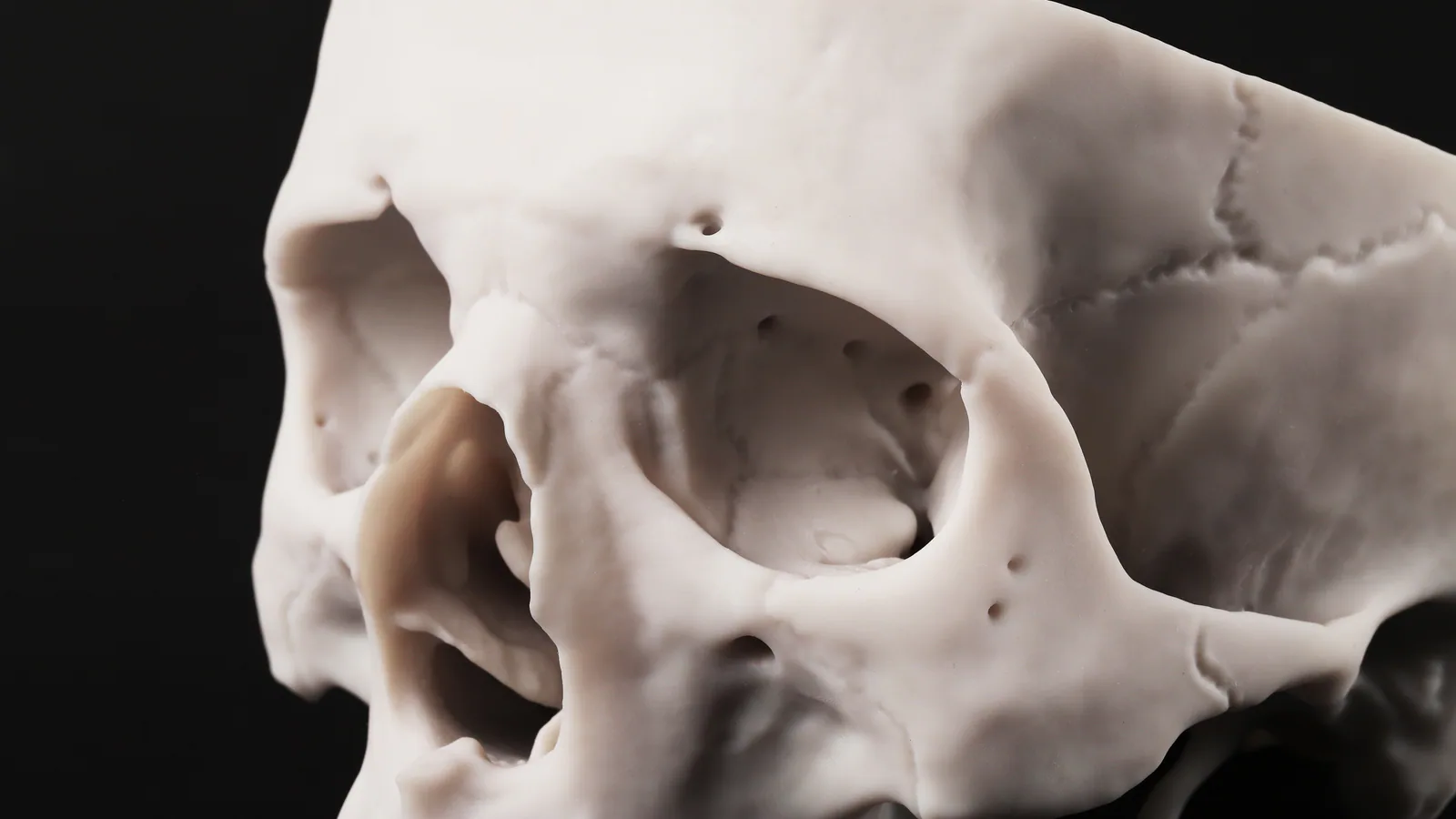

Основание черепа в круговом обзоре
Итог
Результат проекта
- 01
Создана линейка учебных моделей нормальной анатомии в масштабе 1:1.
- 02
Внешние и внутренние костные ориентиры сохранены в физических моделях.
- 03
Линейка включает отдельные кости, тематические наборы, основание черепа и сагиттальный разрез.
- 04
Цифровые модели позволяют повторно изготавливать учебные реплики.
- 3D-сканирование
- Ручная обработка 3D-модели
- Фотополимерная 3D-печать
